閥門電動裝置dzw30-24說明書及內部原理圖

[ 2024-08-02 ]

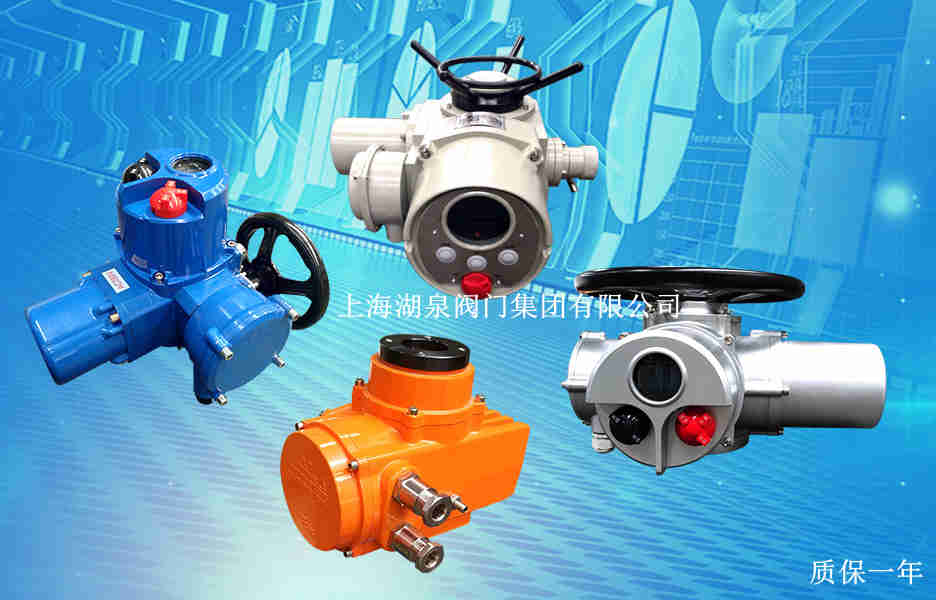

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。多回轉電動裝置按防護類型分：有戶外型和隔爆型；按控制方式分：有常規型、整體型和整體調節型；按連接型式分：有轉矩型、電站型和推力型。
執行器

外形和外形尺寸見表3和圖1表

型號

H

H1

L1

L2

L3

F

F1

F2

F3

F4

ΦD

Z5

271

96

158

226

249

158

259



310



316

Z10~Z30

316

130

200

238

295

200

255

317

349

374

400

Z45/Z60

415

195

277

277

394

230

275

391

369

394

460

Z90/Z120

453

195

281

281

412

278

310

426

404

429

556

Z180/Z250

585

250

320

320

474

295

360

476

455

476

320

Z350/Z500

717

280

399

399

1076

433

417

442

417

542

565


注1：L1為戶外型/隔爆型   L2為整體型/整體隔爆型

注2：F1為戶外型   F2為隔爆型   F3為整體型

     F4為整體隔爆型/整體調節隔爆型
執行器廠家

轉矩型連接尺寸

型號

轉矩型JB2920

法蘭號

D

D1

D2

(H9)

h1

f

h

d1

d2

d

n

α

Z5/Z10/Z15

2

145

120

90

2

4

8

30

45

M10

4

45°

2I

115

95

75

6

26

39

M8

Z20/Z30

3

185

160

125

10

42

58

M12

3I

145

120

90

8

30

45

M10

Z45/Z60

4

225

195

150

5

12

50

72

φ18

Z90/Z120

5

275

235

180

14

62

82

φ22

5I

230

195

150

12

50

72

φ18

Z180/Z250

7

330

285

220

3

6

16

72

98

φ26

Z350/Z500

8

380

340

280

20

83

118

φ22

8

22.5°


  推力型連接尺寸

型號

推力型GB12222

法蘭號

D

D1

D2

(f8)

f

d1

max

d

L

n

α

Z5/Z10/Z15

F10

125

102

70

3

T28

M10

40

4

45°

Z20/Z30

F14

175

140

100

4

T36

M16

55

Z45/Z60

F16

210

165

130

5

T44

M20

70

Z90/Z120

F25

300

254

200

T60

M16

90

8

22.5°

Z180/Z250

F30

350

298

230

T70

M20

110

Z350/Z500

F35

415

356

260

T80

M30

150

1、本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

2、安裝時應保證維修檢查人員拆卸各部件所需的空間；

3、安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；

4、與閥門連接的螺栓不得低于8.8級；

5、當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；

6、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

7、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；

8、視窗不得與硬物碰撞；

9、本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；

10、閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。

DZW10-18Z,DZW20-18Z,DZW30-18Z,DZW45-24Z,DZW60-24Z,DZW90-24Z,DZW120-24Z,DZW180-18Z,DZW250-18Z,DZW350-18Z,DZW500-18Z,DZW800-18Z,DZW10-24Z,DZW20-24Z,DZW30-24Z
