產品名稱：dn100電動塑料對夾蝶閥[ 2021-01-08 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  •  電動塑料蝶閥
    ◆公稱通徑：DN50-300
    ◆壓力范圍：0-10bar
    ◆工作溫度：-20℃～+80℃
    ◆閥體：UPVC、PVC
    ◆密封材料：NBR、EPDM、FPM
    ◆閥板：不銹鋼、UPVC
    ◆特點：雙向氣泡級零泄漏,雙（單）閥桿無銷
    ◆適用介質：飲用水、污水、高純水、海水、空氣
    ◆控制特點：開關型、調節型
    ◆制造標準：GB、JIS、ANSI、DIN

    一、dn100電動塑料對夾蝶閥產品介紹

    上海湖泉閥門有限公司生產的塑料電動蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，該UPVC塑料電動蝶閥是采用一體式電動執行器于塑料蝶閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。它的耐腐蝕電動蝶閥具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

    二、dn100電動塑料對夾蝶閥產品特點

    1、符合國家衛生標準要求，介質中重離子含量達超純水標準。
    2、具有*的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
    3、具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
    4、重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
    5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
    6、外型結構緊湊美觀。
    7、本體重量輕容易安裝。
    8、耐腐蝕性強，應用范圍廣。
    9、材質衛生無毒。
    10、耐磨損、容易拆卸，維護簡單易行。

    三、dn100電動塑料對夾蝶閥產品技術參數

    電動UPVC蝶閥執行器技術參數 D971X電動UPVC蝶閥閥體參數
    電源 AC24、AC220、AC380V/DC24、DC12V 公稱通徑 DN50～300mm
    輸出力矩 50N·M～2000N·M 公稱壓力 PN1.0MPa
    任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 碳素鋼、304/316/316L不銹鋼
    動作范圍 0～90°±5° 閥體材質 UPVC、CPVC、PP
    動作時間 5秒/15秒/30秒/60秒 閥板材質 UPVC、CPVC、PP、PTFE
    環境溫度 -30°～60° 閥座密封 EPDM、NBR、FPM
    手動操作 附帶手柄操作 結構形式 A型
    限 位 電氣、機械二重限位 溫度 EPDM≤80℃
    防護等級 IP-65 適用介質 水、PVC兼容的食品工業化學溶劑

    上海湖泉電動蝶閥產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。


  • 四、dn100電動塑料對夾蝶閥產品主要外形規格尺寸

    公稱通徑 D1 N-Φ D H1 H2 W1 W2
    50 125 4-18 165 103 13 42.5 34.6
    65 145 4-18 185 113 13 46 37
    80 160 8-18 200 115 13 46 37
    100 180 8-18 229 135.5 13 56 47
    125 210 8-18 257 165 15 69 57
    150 240 8-22 285 177 19 72 62
    200 295 8-22 343 210 21 85 69
    250 350 12-22 411 242 22 109 95.5
    300 400 12-22 490 302 26 133 116.5
    350 460 16-22 530 300 25.5 127 113
    400 515 16-27 600 318 32 166.4 160
    450 565 20-27 630 370 35 179 171
    500 620 20-27 696 410 34 189.5 180
    600 725 20-30 813 480 43 210 201


  • 五、dn100電動塑料對夾蝶閥產品主要結構圖片

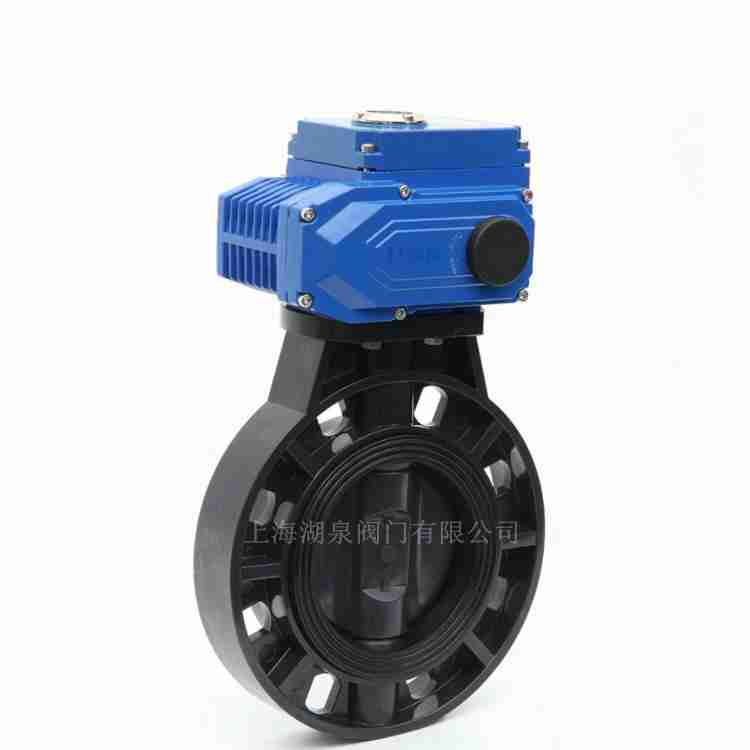

    dn100電動塑料對夾蝶閥
