電動閘閥Z945X一16 DN200產品詳細技術說明書

[ 2022-07-27 ]
上海湖泉閥門集團有限公司是一家電動閘閥Z945X-16 DN200生產廠家，它是采用的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕等優點， Z945X 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN16, 產品性能參數 Z945X-16型鑄鐵電動暗桿軟密封閘閥是一種橡膠(NBR)密封閘閥,用于電力、水力、冶金、化工等行業的給排水管路系統,電動軟密封閘閥作為控制介質流量的啟閉或調節裝置。

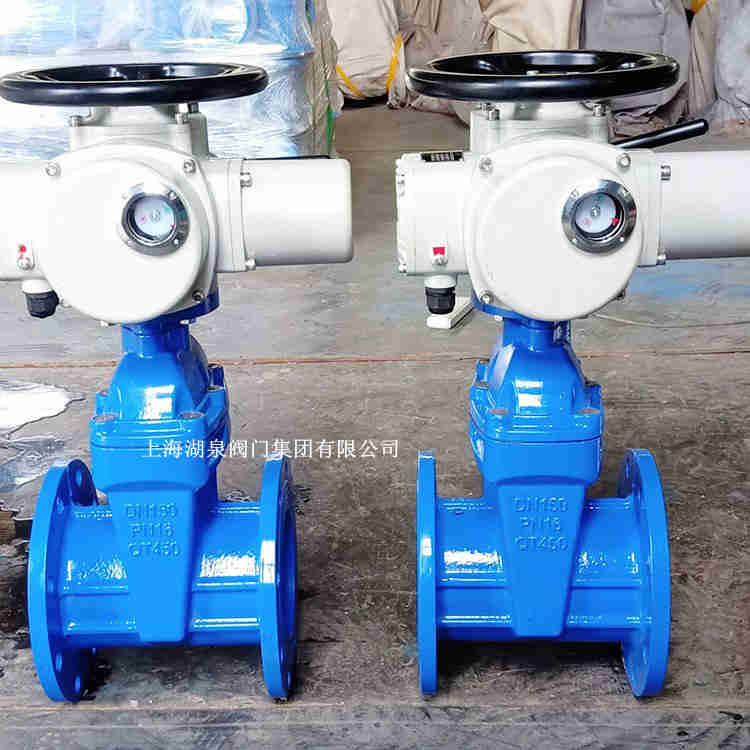

 電動閘閥
電動閘閥Z945X一16 DN200產品性能參數：
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z945X-10 10 1.0 ≤80 水

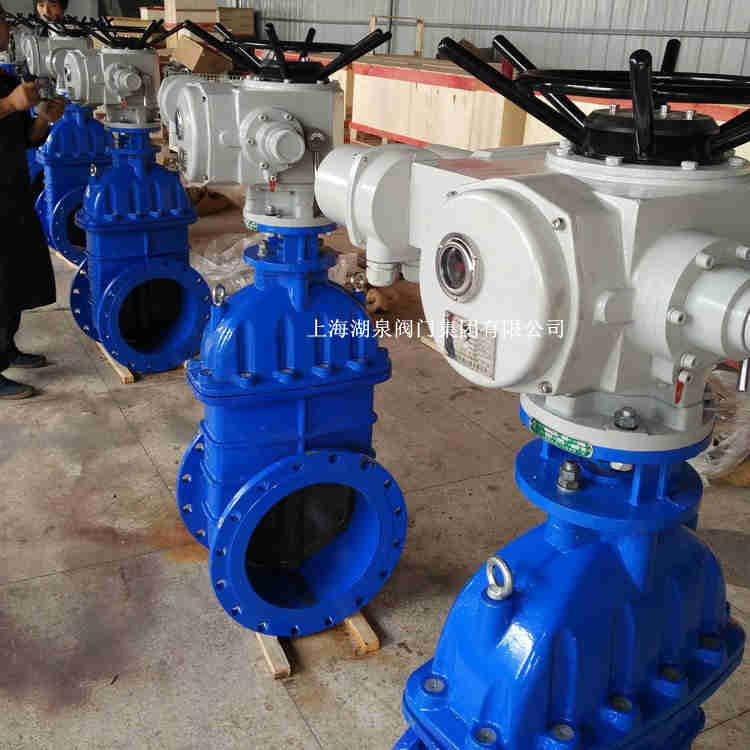

電動閘閥Z945X一16 DN200
電動閘閥Z945X一16 DN200產品主要零件材料：
型號 材料
閥體、閥蓋 閥桿 襯膠閘板 填料
Z945X-10 灰鑄鐵 鉻鎳不銹鋼 球墨鑄鐵（氟橡膠） 氟橡膠

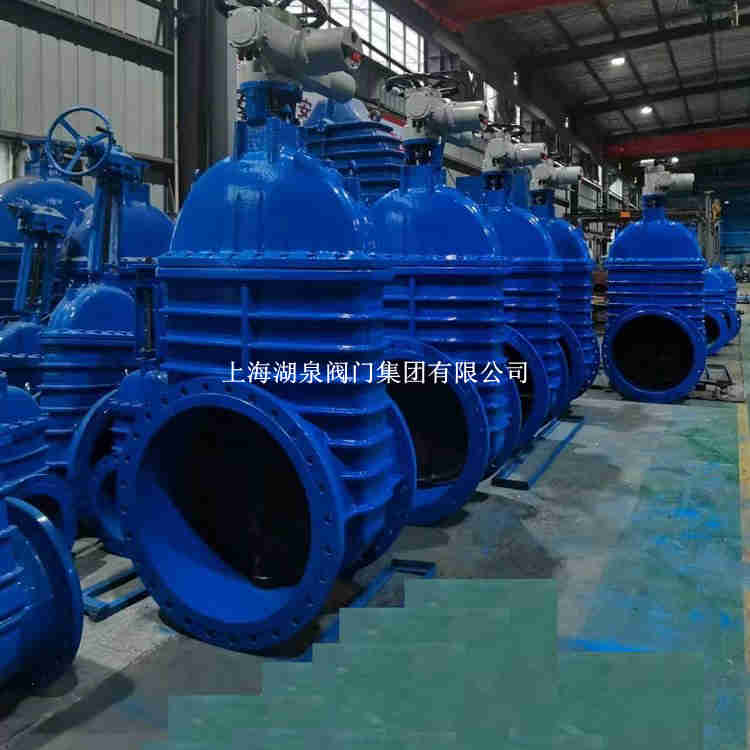

 dn200電動閘閥
電動閘閥Z945X一16 DN200產品主要外形尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31
