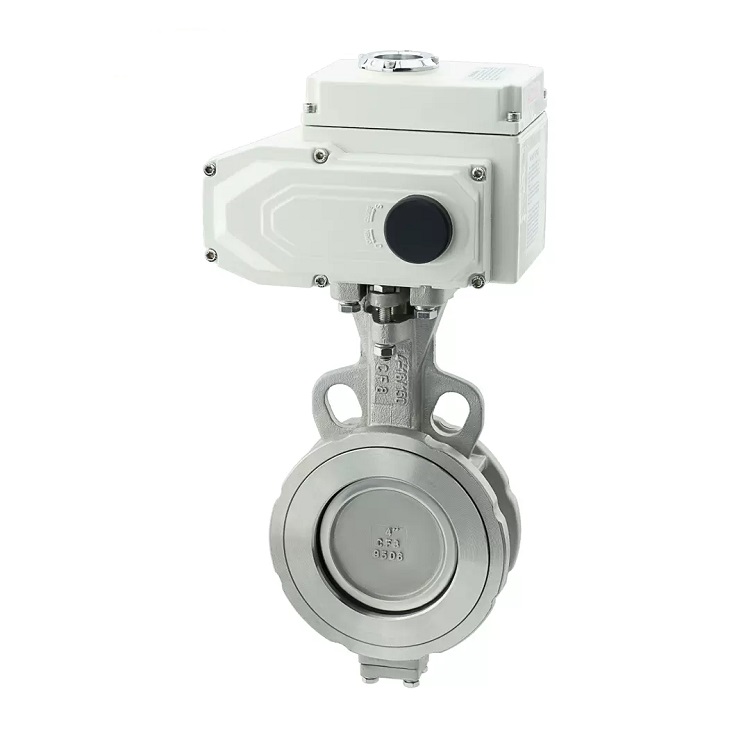

產品名稱：電動蝶閥D972F-16P\DN150\R-PTFE\蝶板304[ 2024-07-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動蝶閥\D972F-16P\DN150\R-PTFE\蝶板304介紹

    上海湖泉閥門電動蝶閥用于無需精確節流控制的一般應用。由于成本相對于其它控制閥更低，高性能蝶閥常用于需要大尺寸和高溫度的應用。需要仔細選型并應用此類閥門，避免產生與過程負載變更相關的控制問題。適合恒定過程負載應用。設計采用特殊化波形，控制范圍可擴展到分段式球閥的范圍。提供對夾式、吊耳式和雙法蘭式端部連接樣式。采用雙偏心結構，即閥桿、蝶板的兩個偏心，實現閥門打開瞬間密封即脫離，減少摩擦損失，提高使用壽命。雙偏心蝶板配合圓弧面閥座，密封面的機械摩擦系數僅為0.07，磨損極小，啟閉輕松自如，有效延長使用壽命，達到20萬次啟閉無故障，200萬次無金屬損傷。高性能蝶閥采用“溝槽”形圓弧面密封圈，密封圈材料可依照介質溫度和壓力，選加玻璃纖維或碳纖維（PTFE、RTFE、FPT）等，以取得更高的工作性能。

    二、電動蝶閥\D972F-16P\DN150\R-PTFE\蝶板304產品特點

    1、 V型接疊設計的軸向填料，受填料壓蓋沿軸向壓力作用，實現自激密封，有效防止外漏。適合高頻率開、閉動作的工況。

    2、 閥軸采用側銷與閥板連接，有效提高了閥軸的強度（閥桿的抗剪切能力）。

    3、 閥軸兩端均有特設的車輪轂式的開口定位環，有效的防止了閥板開啟或關閉時造成的閥軸上下動作，從而直接造成頂撞執行器使之發生漏氣現象。

    4、 蝶板四周邊緣經鍍鉻處理之后，又經數控機床加工并打磨電拋光等多道加工工序，密封面光潔度達到11級（鏡面級）。

    5、 閥腔內帶過力矩限位設置，防止執行器力矩過大或其他突發情況，導致閥板關過,造成密封圈的損壞而出現內漏現象。

  • DN
    L
    H
    H1
    A
    B
    ФD
    0.6MPa
    1.0MPa
    1.6MPa
    50
    43
    77
    443
    125
    125
    88
    99
    99
    65
    46
    85
    463
    125
    125
    108
    118
    118
    80
    46
    95
    483
    125
    125
    124
    132
    132
    100
    52
    105
    498
    125
    125
    144
    156
    156
    125
    56
    129
    682
    325
    245
    174
    184
    184
    150
    56
    132
    736
    325
    245
    199
    211
    211
    200
    60
    165
    800
    325
    245
    254
    266
    266
    250
    68
    197
    895
    363
    313
    309
    319
    319
    300
    78
    234
    956
    363
    313
    363
    370
    370
    350
    78
    283
    1029
    363
    313
    413
    429
    429
    400
    102
    325
    1103
    363
    313
    463
    480
    480
    450
    114
    369
    1186
    465
    469
    518
    530
    548
    500
    127
    404
    1280
    546
    431
    568
    582
    609
    600
    154
    470
    1321
    546
    556
    667
    682
    720
    700
    165
    503
    1431
    546
    556
    772
    794
    794
    800
    190
    571
    1542
    546
    556
    878
    901
    901
    900
    203
    621
    1800
    617
    706
    978
    1001
    1001
    1000
    216
    702
    2363
    632
    706
    1078
    1112
    1112
    1200
    254
    818
    2583
    632
    706
    1295
    1328
    1328

  • 電動蝶閥D972F-16P
