產品名稱：手動閘閥Z41H-16C dn200(生產廠家)[ 2023-12-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、手動閘閥Z41H-16C dn200(生產廠家)介紹

    上海湖泉閥門集團有限公司Z41H手動鑄鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。廣泛用于自來水廠、石油、化工、制藥、電力、消防、環保水處理等行業,在公稱壓力≤1.6Mpa的蒸氣、水、油品類介質的管路上作啟閉作用。按閘閥的構造將閘閥可分為： （1）平行式閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。在平行式閘閥中，以帶推力楔塊的結構zui常為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。 （2）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。一般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。
    手動閘閥Z41H-16C dn200(生產廠家)

    二、手動閘閥Z41H-16C dn200(生產廠家)適用范圍

    殼體材料

    適用介質

    適用溫度

    碳素鋼（C型）

    水、蒸汽、油品

    ≤425

    鉻鎳鈦鋼（P型）

    硝 酸類

    ≤200

    鉻鎳鉬鈦鋼（R型）

    醋酸類

    ≤200

    鉻鉬鋼（I型）

    水、蒸汽、油品

    ≤550

    三、手動閘閥Z41H-16C dn200(生產廠家)性能規范

    公稱壓力（MPa）

    試驗壓力（MPa）

    殼體

    密封（液）

    密封（氣）

    上密封

    1.6

    2.4

    1.76

    0.6

    1.76

    2.5

    3.8

    2.75

    0.6

    2.75

    4.0

    6.0

    4.4

    0.6

    4.4

    6.4

    9.6

    7.04

    0.6

    7.04

    10.0

    15.0

    11.0

    0.6

    11.0

    16.0

    24.0

    17.6

    0.6

    17.6

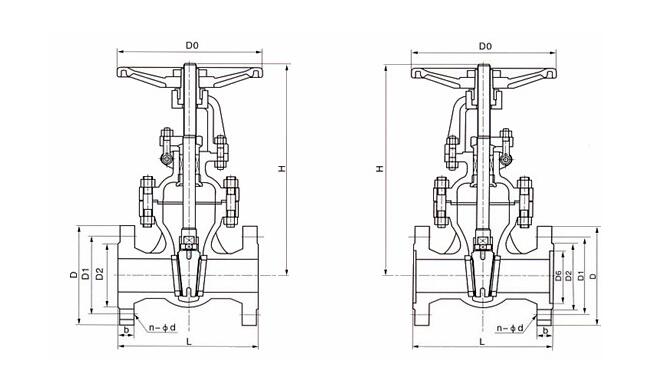

  • 公稱通徑DN（mm）

    主要外形尺寸及連接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    H

    H1

    D0

    Z40、Z41、Z42

    15

    130

    95

    65

    45

    14

    2

    4-Φ14

    220

    240

    120

    20

    150

    105

    75

    55

    14

    2

    4-Φ14

    255

    284

    140

    25

    160

    115

    85

    65

    14

    2

    4-Φ14

    275

    303

    160

    32

    180

    135

    100

    78

    16

    2

    4-Φ18

    280

    321

    180

    40

    200

    145

    110

    85

    16

    3

    4-Φ18

    300

    352

    200

    50

    250

    160

    125

    100

    16

    3

    4-Φ18

    358

    438

    240

    65

    265

    180

    145

    120

    18

    3

    4-Φ18

    375

    450

    240

    80

    280

    195

    160

    135

    20

    3

    8-Φ18

    433

    528

    280

    100

    300

    215

    180

    155

    20

    3

    8-Φ18

    502

    620

    320

    125

    325

    245

    210

    185

    22

    3

    8-Φ18

    612

    753

    360

    150

    350

    280

    240

    210

    24

    3

    12-Φ23

    676

    847

    360

    200

    400

    335

    295

    265

    26

    3

    12-Φ25

    820

    1039

    400

    250

    450

    405

    355

    320

    30

    3

    12-Φ25

    969

    1245

    450

    300

    500

    460

    410

    375

    30

    3

    12-Φ25

    1142

    1472

    560

    350

    550

    520

    470

    435

    34

    4

    16-Φ25

    1280

    1450

    640

    400

    600

    580

    525

    485

    36

    4

    16-Φ30

    1452

    1887

    640

    450

    650

    640

    585

    545

    38

    4

    20-Φ30

    1541

    2011

    720

    500

    700

    705

    650

    608

    42

    4

    20-Φ34

    1676

    2181

    720

    600

    800

    840

    770

    718

    46

    5

    20-Φ41

    1874

    2346

    800

    700

    900

    910

    840

    788

    48

    5

    24-Φ41

    2139

    2819

    880

    800

    1000

    1020

    950

    898

    50

    5

    24-Φ41

    2293

    3034

    980

    900

    1100

    1120

    1050

    998

    52

    5

    28-Φ41

    2595

    3445

    1080

    1000

    1200

    1255

    1170

    1110

    54

    5

    28-Φ42

    2733

    3683

    1180

    1200

    1350

    1485

    1390

    1325

    56

    5

    32-Φ48

    3032

    3032

    1300

    閘閥產品訂貨須知：

    1、閘閥產品名稱與型號

    2、閘閥公稱壓力

    3、閘閥公稱通徑

    4、閘閥連接法蘭標準

    5、閘閥閥體材質

    6、閘閥額定流量系數

    7、閘閥工作介質

    8、閘閥介質溫度

    9、閘閥是否帶附件以便為您正確選型。
