產品名稱：電動閘閥執行機構[ 2020-04-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動閘閥執行機構產品概述

    我公司生產的電動閘閥執行機構是一款可以接受外部控制命令,驅動電機和減速器將動力傳遞至閥門,并對閥門開度進行伺服控制的設備。它采用先進的設計制造理念，非侵入式流線結構，編碼器行程技術，在控制上比進口品牌更加優化，更貼近國內市場的自動化控制要求，是電力、石化、環保、冶金、水處理等領域閥門控制的優選品牌。

    二、電動閘閥執行機構產品特點

    1、外殼采用鋁合金壓鑄,線條流暢,體積和重量僅相當于同類產品的35%.
    2、智能型、開關式、各類信號輸出型等能滿足各類自動化控制的需求.
    3、一體化輸出、智能控制模塊集成于電動執行器內,可適應各種配套功能的需要.
    4、多種電源、多種速度:可滿足多種工況的需求.
    5、多種保護、使用方便:過熱保護、過載保護、雙重限位.免加油、防塵、防水、防銹、可任意角度安裝.

    三、電動閘閥執行機構技術參數

    1 電源：常規，三相380V（50Hz）
            特殊，三相660V、415V（50Hz 、60Hz）；
                  單相220V、110V（50Hz 、60Hz）
    2 工作環境：
    2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
    2.2 相對濕度：≤95%（25℃時）。
    2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
    2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
    3 工作制：短時10分鐘（特殊訂貨30分鐘）。

    四、電動閘閥執行機構產品訂貨須知

    1、產品名稱與型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
    2、執行器、閥門電動裝置配套的閥門介質、溫度、壓力、口徑。
    3、 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
    4、 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
    5、 手輪順時針旋轉為關閥，如與此相反必須說明。


  • 五、電動閘閥執行機構性能參數

    型號 公稱
    轉矩
    (N.m）    		 大控制轉矩
    (N.m）    		 小控制轉矩
    (N.m）    		 輸出軸轉圈數
    (圈)    		 允許通過閥桿直徑
    (mm)    		 手動
    速比    		 輸出轉速
    (r/min）    		 電機功率
    (kw）    		 重量
    (kg）
    DZBZ5 50 75 ≤25 150 28 1∶1 18 0.12 28
    DZBZ10 100 150 ≤50 160 24、36 0.25
    0.37    		 61
    DZBZ15 150 225 ≤75 0.37
    0.55    		 63
    DZBZ20 200 300 ≤100 40 0.55
    0.75    		 63
    28
    DZBZ30 300 450 ≤150 40 24 0.75 65
    28
    DZBZ45 450 675 ≤225 110 48 24 1.1 110
    36 1.5
    DZBZ60 600 900 ≤300 24 1.5 112
    36 2.2
    DZBZ90 900 1350 ≤450 60 24 2.2 139
    48 36 3.0
    DZBZ120 1200 1800 ≤600 60 24 3.0 142
    48
    DZBZ180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
    36 5.5
    DZBZ250 2500 3000 ≤1250 24 5.5 264
    DZBZ350 3500 4200 ≤1750 75 13∶1 18 7.5 430
    DZBZ500 5000 6000 ≤2500 10 440
    DZBZ800 8000 9600 ≤4000 120 80 90∶1 12 13 800
    DZBZ1000 10000 12000 ≤5000 100 15 820

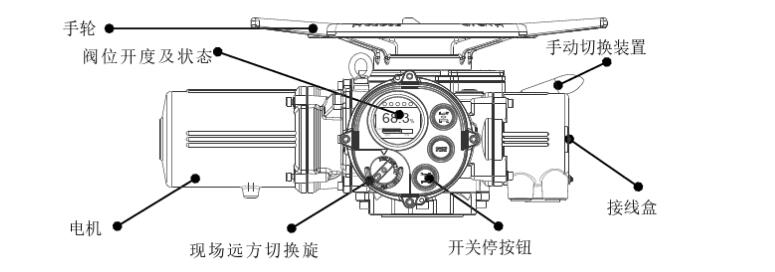

  • 六、電動閘閥執行機構產品結構圖



    電動閘閥機構執行機構
