產品名稱： dn80電子式電動套筒調節閥[ 2022-12-14 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn80電子式電動套筒調節閥產品介紹

    上海湖泉閥門集團有限公司電動套筒調節閥閥芯結構是以套筒與閥瓣為間隙配合，套筒上開有多個節流窗口，閥座采用自對中無螺紋卡入式結構， 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副， 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔， 使閥瓣上下端面的腔室連通， 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消， 介質在閥桿上產生的不平衡力就非常小，通過接收工業自動化控制系統的信號（如：4~20mA或1-5V DC）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數來實現自動化調節功能。

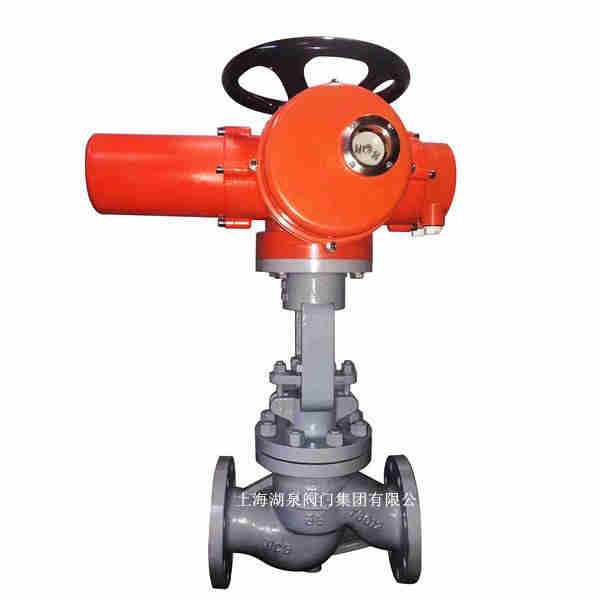

    dn80電子式電動套筒調節閥

    二、dn80電子式電動套筒調節閥結構特點

    1、根據不同流量特性的要求，可以方便的更換為直線流量特性套筒，或等百分比流量特性套筒，并可以根據流量大小不同要求，更換不同流通能力的套筒。
    2、通過上閥蓋被壓緊在閥體上，不象單、雙座閥那樣，閥座是通過螺紋與閥體連接的，因此拆裝非常方便，而且拆裝套筒時閥體可不從管道上卸下來，對儀表維修工人來講，這要算是最突出的優點了。
    3、由于閥塞底部為平面，在產生氣蝕時，氣泡破裂產生的沖擊波作用在閥塞下面的窨內，沖擊能量沒有作用在閥塞上，而是被介質自身吸收。而單、雙座閥沖擊能量卻直接作用在其閥芯頭部，因此套筒閥氣蝕的破壞比單、雙座閥小。另一方面，套筒密封面與節流面（窗口）分開，介質高速流動過密封而后沖刷也大為減少，所以套筒閥的使用壽命比單、雙座閥長。

    三、dn80電子式電動套筒調節閥主要技術參數和性能指標

    公稱通徑DN（mm） 25 40 50 80 100 150 200
    額定流量系數Kv 全量 15 35 50 125 190 400 630
    0.6 9 20 30 75 115 240 350
    流量特性 直線、等百分比
    公稱壓力PN（MPa） 1.6，4.0，6.4
    連接型式 法蘭連接：PN1.6按JB79-59標準
    配用執行機構型號 DKZ-310 DKZ-410 DKZ-410
    出抽推力（N） 4000 6400 6400
    行程L（mm） 16 25 40 60
    全行程時間（S） 12.5 20 32 40
    作用方式 電開式（K）常用；電關式（B）
    輸入信號 0~10mA 4~20mA DC
    供電電源 220V；50~60Hz
    固有可調比R 30：1

    項目 技術性能指標
    基本誤差% ≤±5
    回差% ≤3
    死區% ≤5
    泄漏量 0.01%×閥額定容量
    額定流量系數誤差% ≤±10

    閥體材料 材料牌號 公稱壓力（MPa） 適用溫度范圍（℃）
    常溫型 熱片型
    鑄鋼 ZG230~450 4.0，6.4 -40~250 -40~450
    鑄不銹鋼 ZG1Cr18Ni9Ti
    ZG0Cr18Ni12Mo2Ti    		 4.0，6.4 -40~250 -60~450
