產品名稱：dmz973電動暗桿式刀型閘閥[ 2022-09-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

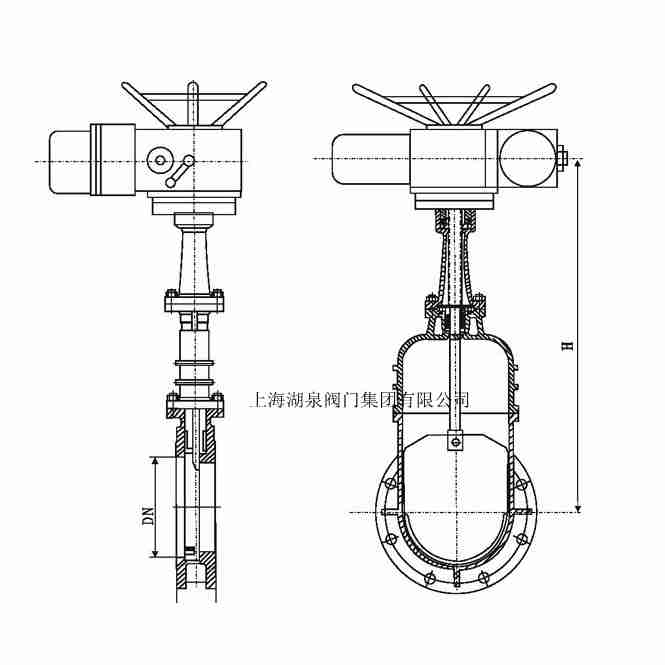

  • 結構圖片

  • 一、dmz973電動暗桿式刀型閘閥產品介紹

    上海湖泉閥門集團有限公司 DMZ973H 電動暗板刀型閘閥產品，DMZ973H 電動暗桿刀型閘閥帶蓋污水刀型閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷,密封面受壓均勻、貼合嚴密、在關閉過...DMZ973F/H-10C/16P、DMZ973Y電動暗桿式刀型閘閥產品概述 該產品驅動部分采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥...啟閉迅速,平穩可靠,自動化程度高。 安裝高度及位置不受限制。 采用防爆型電動裝置,在易燃易爆,甚至有毒氣體環境中可以正常工作。
    dmz973電動暗桿式刀型閘閥

    二、dmz973電動暗桿式刀型閘閥裝置參數

    電源：AC380V、50HZ。
    標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
    防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
    防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
    環境溫度：-20℃~40℃
    可選：配電氣控制器
    啟閉迅速，平衡可靠，自動化程度高。
    安裝高度及位置不受限制。
    采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
    配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

    三、dmz973電動暗桿式刀型閘閥裝置性能介紹

    1、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
    2、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
    3、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
    4、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
    5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
    6、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
    7、工作溫度：軟密封（PTFE）：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa。

  • PN1.0MPa法蘭連接尺寸

    公稱通徑

    法蘭外徑

    螺栓孔中心距

    螺栓孔直徑

    螺栓孔數量

    螺栓直徑

    密封面

    法蘭厚度

    DN

    D

    K

    L

    d

    f

    C

    DN50

    165

    125

    18

    4

    M16

    100

    3

    18

    DN65

    185

    145

    18

    4

    M16

    120

    3

    20

    DN80

    200

    160

    18

    4

    M16

    135

    3

    20

    DN100

    220

    180

    18

    8

    M16

    155

    3

    22

    DN125

    250

    210

    18

    8

    M16

    185

    3

    24

    DN150

    285

    240

    23

    8

    M20

    210

    3

    24

    DN200

    340

    295

    23

    8

    M20

    265

    3

    24

    DN250

    395

    350

    23

    12

    M20

    320

    3

    26

    DN300

    445

    400

    23

    12

    M20

    368

    4

    28

    DN350

    505

    460

    23

    16

    M20

    428

    4

    28

    DN400

    565

    515

    26

    16

    M24

    482

    4

    30

    DN450

    615

    565

    26

    20

    M24

    532

    4

    30

    DN500

    670

    620

    26

    20

    M24

    585

    4

    32

    DN600

    780

    725

    30

    20

    M27

    685

    5

    36

    DN700

    890

    840

    30

    24

    M27

    800

    5

    36

    DN800

    1015

    950

    34

    24

    M30

    905

    5

    38

    DN900

    1115

    1050

    34

    28

    M30

    1005

    5

    38

    DN1000

    1230

    1160

    36

    28

    M33

    1110

    5

    38

  • dmz973電動暗桿式刀型閘閥
