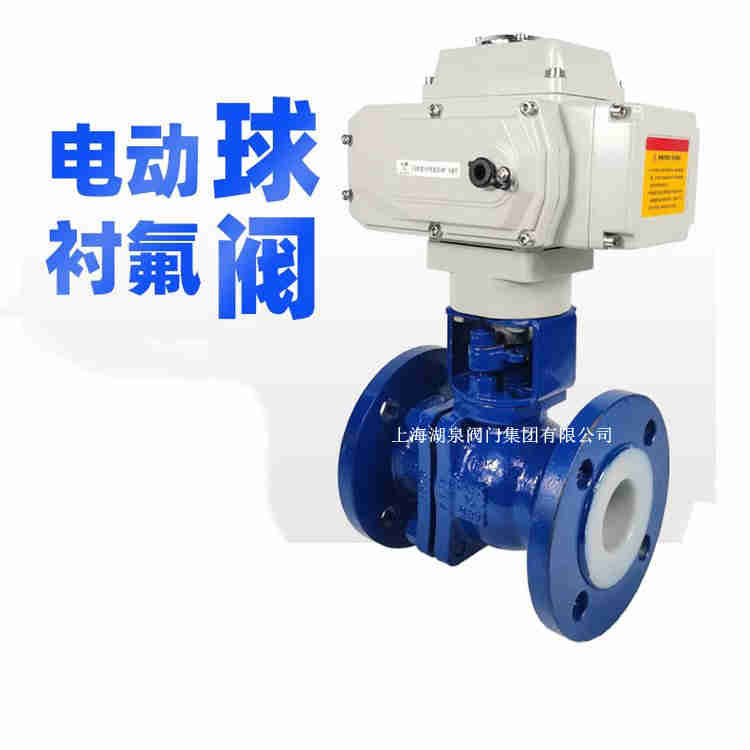

產品名稱：Q941F46-16C dn80 防腐蝕電動襯氟球閥[ 2022-11-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Q941F46-16C dn80 防腐蝕電動襯氟球閥產品介紹

    上海湖泉閥門集團有限公司的Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有耐腐蝕性和密封性。電動襯氟球閥,生產廠家,型號齊全,材質齊全,獲得專業生產認證,質量可靠,銷量高,歡迎來電咨詢,專業的襯氟閥門生產廠家,多種材質,通過ISO9001,安全耐用,技術成熟,外型美觀,密封性好,價格合理,經營高,中,低壓閥門及各種高溫,調節專用閥門,蝶閥,閘閥,止回閥等,是家集科研,生產,銷售和售后服務為一體的高新技術企業,生產設施配套齊全,專業生產技術人員,品質保障,價格實惠。

    二、Q941F46-16C dn80 防腐蝕電動襯氟球閥產品特點

    1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
    2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
    3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
    4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

    三、Q941F46-16C dn80 防腐蝕電動襯氟球閥產品性能參數

    型號 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
    工作壓力（MPa） 1.0 1.6 1.0 1.6
    適用溫度（℃） -10～150 -20～150
    適用介質 腐蝕性介質
    材料 閥體 鑄鐵內襯聚四氟乙烯 鑄鋼內襯聚四氟乙烯
    球體 鑄鋼外包聚四氟乙烯
    密封圈 增強聚四氟乙烯 聚四氟乙烯
    填料 聚四氟乙烯




  • 公稱通徑 PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) 重量
    DN L D D1 D2 f b z-φd D0 H kg
    32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
    40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
    79 標 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
    80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
    69 標 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
    80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
    100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44
